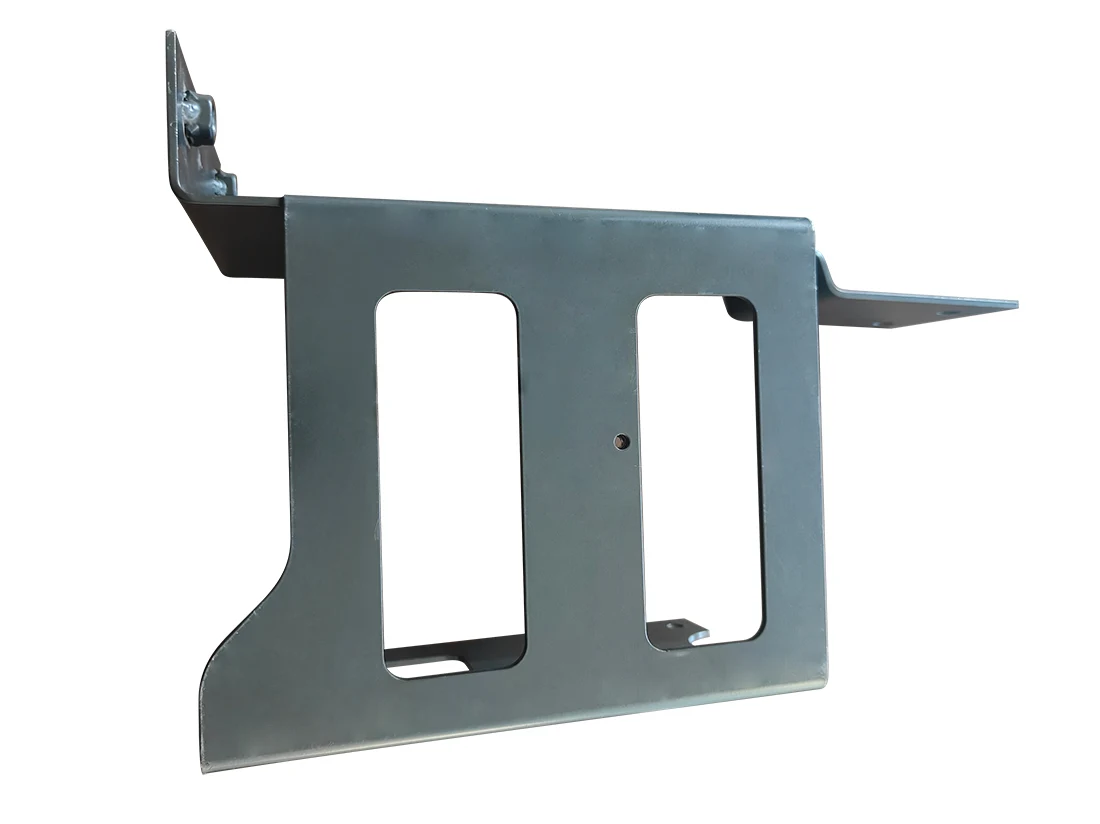

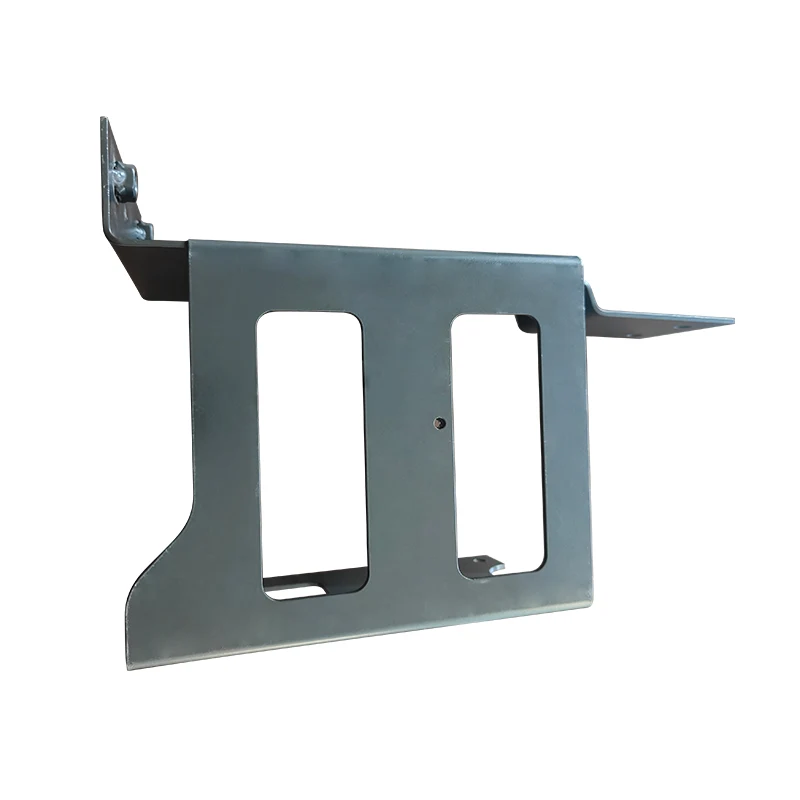

Soporte de estampado de metal ferroso

Este soporte de estampado de metal ferroso es un soporte de estampado de chapa automotriz personalizado, que está hecho de placa de metal de alta resistencia a través de la corte láser, la flexión de múltiples procesos, el estampado de precisión, combinado con el proceso de tratamiento de soldadura y doble superficie (pintura de electroforesis + pulverización), con alta precisión, resistencia a la corrosión, carga fuerte y otras características. Dedicado a los componentes automotrices del sistema de soporte fijo, se puede adaptar al motor, la suspensión, el equipo electrónico y otros escenarios de instalación diversificados, soporte para la personalización, para cumplir con los exigentes estándares industriales en el campo de las piezas automotrices.

Enviar Consulta

Descripción del Producto

Proceso:

Corte láser: la placa se corta mediante una máquina de corte láser de alta precisión para garantizar la precisión de moldeo de contornos complejos (tolerancia ± 0.1 mm).

Moldado de flexión: paso a paso a través de la máquina de flexión CNC para completar la flexión de ángulo múltiple, para evitar la redundancia y la deformación del material (necesidad de cortar precorta para controlar la deformación).

Refuerzo de estampado: refuerzo local utilizando moldes de estampado progresivos para mejorar la resistencia de los nodos de carga del soporte.

Soldadura y ensamblaje: el proceso de soldadura por robot se utiliza para garantizar soldaduras fuertes y minimizar la deformación.

Molilla y pulido: molienda fina de las partes soldadas para eliminar las rebabas y mejorar la planitud de la superficie.

Tratamiento de pintura de electroforesis: forme una capa de imprimación uniforme a través del proceso de electroforesis catódica para mejorar la resistencia a la corrosión (especialmente adecuada para el acero al carbono y la aleación de aluminio).

Protección de pintura: la capa externa de recubrimiento de polvo electrostático proporciona opciones de color diversificadas y protección contra el ceñido adicional.

Inspección de calidad de embalaje: inspección de tamaño completo (calibrador/micrómetro) y prueba de carga (≥1.5 veces de carga nominal) para garantizar el cumplimiento de los estándares ISO.

Parámetros de especificación:

Artículo	Rango de parámetros/estándar	Escenarios aplicables
Material	SPCC Cold Rolled Steel/SUS304 Aleación de aluminio de acero inoxidable/A5052	Chasis/motor/nueva batería de energía
Rango de grosor	0.8-6 mm	Brackets livianos/de servicio pesado
Tolerancia dimensional	± 0.2 mm (posición crítica del agujero ± 0.05 mm)	Requisitos de ensamblaje de alta precisión
Tratamiento superficial	Recubrimiento electroforético (negro/gris) + recubrimiento en polvo (tarjeta de color RAL)	Anticorrosión/personalización de apariencia
Capacidad de carga	Capacidad de carga estática 50-500 kg, resistencia dinámica de vibración 5-15G	Sistema de suspensión/montaje de equipos electrónicos

Características del producto:

Alta resistencia y peso ligero: reduzca los nodos de soldadura doblando el proceso de moldeo de una pieza, mejorar la estabilidad estructural, peso 15% más bajo que las piezas soldadas tradicionales.

Excelente resistencia a la intemperie: pintura electroforética + protección de pulverización de doble capa, prueba de resistencia a la pulverización de sal ≥ 1000 horas, se adapta a la humedad, la alta temperatura y otros entornos duros.

Adaptación de precisión: admite a los clientes a proporcionar dibujos 3D o muestras para realizar 1: 1 reproducción de agujeros, superficies de montaje y otros detalles.
